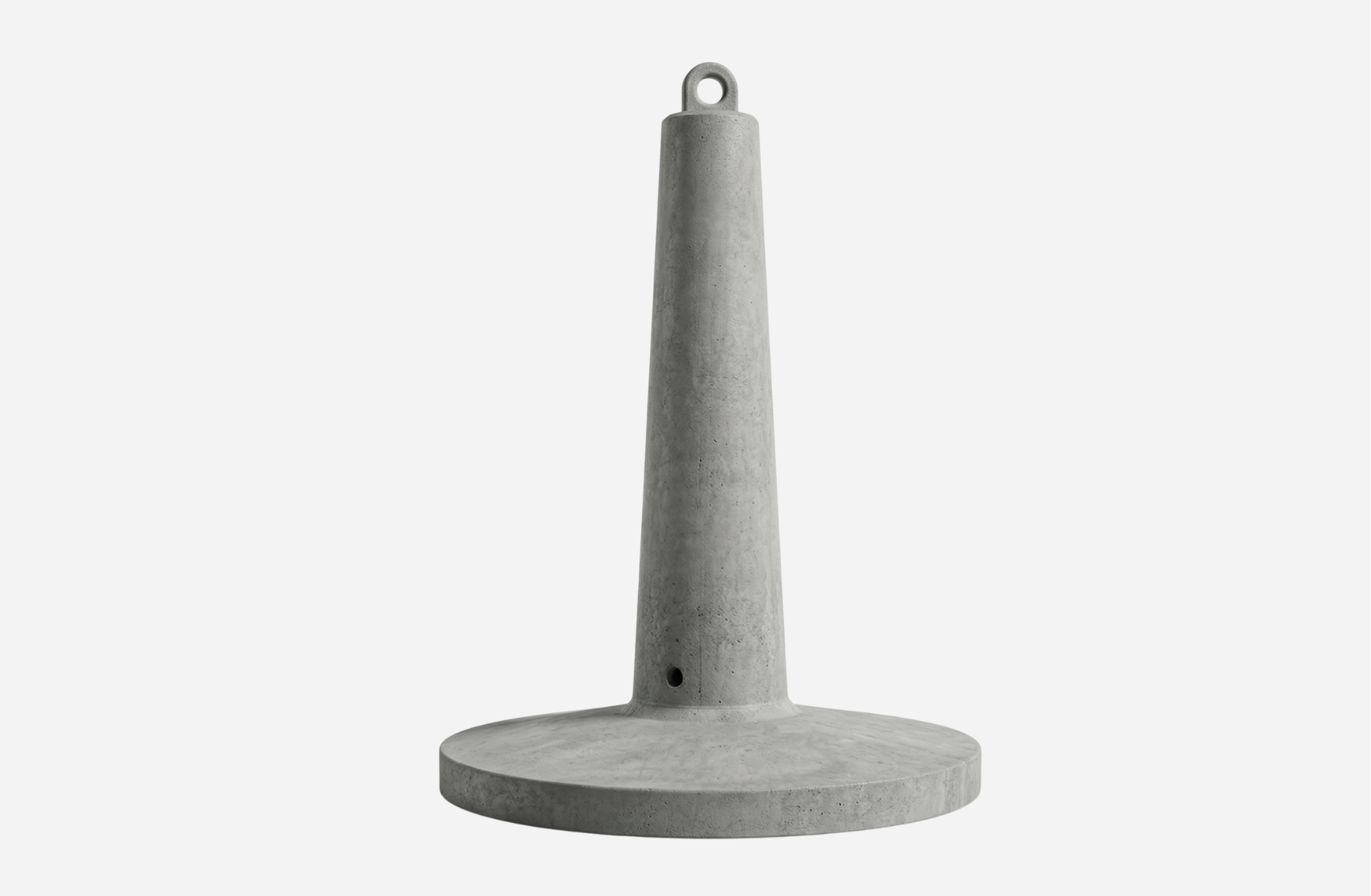

Fundamenty liniowe – monolityczne SFM

Prefabrykaty betonowe dla branży energetycznej i infrastruktury

Fundamenty liniowe – monolityczne SFM to nowoczesne prefabrykaty żelbetowe dedykowane inwestycjom infrastrukturalnym i energetycznym, gdzie kluczowe znaczenie ma trwałość, szybkość montażu oraz ograniczenie kosztów wykonawczych. Rozwiązanie to stanowi rozwinięcie klasycznych fundamentów liniowych, eliminując ich największe ograniczenia konstrukcyjne i montażowe.

Dzięki monolitycznej budowie, fundamenty SFM zapewniają wysoką sztywność oraz odporność na obciążenia dynamiczne i środowiskowe, co czyni je idealnym wyborem dla wymagających inwestycji liniowych.

Zastosowanie

Fundamenty liniowe – monolityczne SFM znajdują zastosowanie w szczególności w:

  • energetyce (linie SN, WN i NN, stacje transformatorowe)
  • infrastrukturze drogowej i kolejowej
  • posadowieniu ekranów akustycznych
  • konstrukcjach wsporczych i instalacjach technicznych
  • obiektach przemysłowych i logistycznych

Dzięki dużej masie własnej i zwartej konstrukcji doskonale przenoszą momenty zginające oraz siły poziome, co ma kluczowe znaczenie przy obciążeniach wiatrowych i dynamicznych.

Wyślij zapytanie

Zalety fundamentów liniowych – monolitycznych SFM

Najważniejsze korzyści zastosowania fundamentów liniowych – monolitycznych SFM:

  • Brak połączeń śrubowych – eliminacja kosztów montażu i elementów łączących
  • Niższe koszty realizacji inwestycji – brak konieczności skręcania i malowania elementów
  • Szybszy montaż na budowie – prefabrykat gotowy do bezpośredniego posadowienia
  • Wysoka trwałość i odporność – brak newralgicznych punktów osłabienia konstrukcji
  • Zgodność z EUROKOD 2 – spełnienie aktualnych wymagań projektowych i normowych
  • Odporność na warunki środowiskowe – przystosowanie do pracy w agresywnym środowisku (mróz, sól drogowa)

Specyfikacja techniczna

Nazwa fundamentu

Typ SFM

 Nazwa fundamentu

Typ SF

 Dzięki zastosowaniu monolitycznych fundamentów SFM, wyeliminowano relatywnie kosztowną konieczność zastosowania śrub łączących płytę z trzonem, jak miało to miejsce w przypadku fundamentów SF. Orientacyjne koszty skręcania płyty z trzonem w fundamencie SF. Ten zakres prac nie dotyczy SFM. Orientacyjne koszty malowania – izolacji wewnętrznego wydrążenia trzonu w typie SF. Ten zakres prac nie dotyczy SFM. ¹Suma oszczędności na jednym fundamencie, wynikających z zastosowania SFM
[PLN netto]
SFM SF [PLN netto] SFM SF [PLN netto]
SFM-200/265/KZ2 SF 200/240 [KZ-2] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-200/265/KZ3 SF 200/240 [KZ-3] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-200/265/KZ40 SF 200/240-40 [KZ-40] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-230/265/KZ2 SF 230/240 [KZ-2] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-230/265/KZ3 SF 230/240 [KZ-3] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-230/265/KZ40 SF 230/240-40 [KZ-40] 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 389,00
SFM-200/335/KZ4 SF 200/310-1 [KZ-4] 8xM30 S355 (- 208,00 zł) lub 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 357,00 – 389,00
SFM-200/335/KZ5 SF 200/310-2 [KZ-5] 12xM30 S355 (- 312,00 zł) 0,00 120,00 0,00 29,00 461,00
SFM-200/335/KZ6 SF 200/310-3 [KZ-6] 8xM36 S355 (- 320,00 zł) 0,00 120,00 0,00 29,00 469,00
SFM-200/335/KZ40 SF 200/310-40 [KZ-40] 8xM30 S355 (- 208,00 zł)  lub 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 357,00 – 389,00
SFM-230/335/KZ4 SF 230/310-1 [KZ-4] 8xM30 S355 (- 208,00 zł) lub 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 357,00 – 389,00
SFM-230/335/KZ5 SF 230/310-2 [KZ-5] 12xM30 S355 (- 312,00 zł) 0,00 120,00 0,00 29,00 461,00
SFM-230/335/KZ6 SF 230/310-3 [KZ-6] 8xM36 S355 (- 320,00 zł) lub 12xM30 S355 (- 312,00 zł) 0,00 120,00 0,00 29,00 461,00 – 469,00
SFM-230/335/KZ40 SF 230/310-40 [KZ-40] 8xM30 S355 (- 208,00 zł)  lub 12xM24 S355 (- 240,00 zł) 0,00 120,00 0,00 29,00 357,00 – 389,00

Tabela wytrzymałości fundamentów liniowych
typu F, SF oraz SFM



Lp. Typ fundamentu Kotwa Gatunek stali Sc [kN] Sw [kN] H dla Sc[kN] Śruby Waga [kg]
Kotwa Sworzeń H dla Sw[kN]
1. F 115/200 KZ-2 S235 S235 130 110 20 1
Jeżeli cała siła pozioma działa
w kierunku ┴ to max 18kN		 – 1200
2. F 150/200-1 KZ-2 S235 S235 130 110 20 1
Jeżeli cała siła pozioma działa
w kierunku ┴ to max 18kN		 – 1500
3. F 150/200-2 KZ-3 S235 S235 260 190 27 – 1500
4. F 160/230 KZ-3 S235 S235 310 240 35 – 2000
5. F 180/250 KZ-3 S235 S235 310 240 35 – 2300
6. SFM 200/265 KZ-2 S235 S235 130 110 20 1
Jeżeli cała siła pozioma działa w kierunku ┴ to max 18kN		 – 3100
7. SFM 200/265 KZ-3 S335 S335 450 360 55 – 3100
8. SFM 200/265 KZ-40 S355 S450 535 500 80 – 3100
9. SFM 230/265 KZ-2 S235 S235 130 110 20 1
Jeżeli cała siła pozioma działa
w kierunku ┴ to max 18kN		 – 3550
10. SFM 230/265 KZ-3 S335 S335 450 360 55 – 3550
11. SFM 230/265 KZ-40 S355 S450 535 500 80 – 3550
12. SFM 200/335 KZ-4 S355 S355 450 360 63 – 3900
13. SFM 200/335 KZ-5 S355 S450 550 500 80 – 3900
14. SFM 200/335 KZ-6 S355 S355 810 640 80 – 3900
15. SFM 200/335 KZ-40 S355 S450 535 500 80 – 3900
16. SFM 230/335 KZ-4 S355 S355 450 360 63 – 4200
17. SFM 230/335 KZ-5 S355 S450 550 500 80 – 4200
18. SFM 230/335 KZ-6 S355 S355 810 640 80 – 4200
19. SFM 230/335 KZ-40 S355 S450 535 500 80 – 4200
20. SF 230×300/250 KZ-3 S355 S355 450 360 55 M24 3900
21. SF 230×300/250-40 KZ-40 S355 S355 450 360 65 M24 3900
22. SF 230×300/320-1 KZ-4 S355 S355 450 360 63 M30 4250
23. SF 230×300/320-2 KZ-5 S355 S450 550 500 80 M30 4250
24. SF 230×300/320-3 KZ-6 S355 S355 810 640 80 M30 4250
25. SF 230×300/320-4 KZ-6 S355 S355 880 700 100 1

Jeżeli cała siła pozioma działa
w kierunku ┴ to max 90kN

 M36 4250
26. SF 230×300/320-40 KZ-40 S355 S355 450 450 70 M30 4250
27. SF 230×300/320-60 KZ-60 S355 S450 880 700 120 M36 4250
80
28. SF 230×340-1/250 KZ-3 S355 S355 450 360 55 M24 4400
29. SF 230×340-1/250-40 KZ-40 S355 S355 450 360 65 M24 4400
30. SF 230×340-1/320-1 KZ-4 S355 S355 450 360 63 M30 4750
31. SF 230×340-1/320-2 KZ-5 S355 S450 550 500 80 M30 4750
32. SF 230×340-2/320-3 KZ-6 S355 S355 810 640 80 M36 4750
33. SF 230×340-2/320-4 KZ-6 S355 S355 880 700 100 1

Jeżeli cała siła pozioma działa
w kierunku ┴ to max 90kN

 M36 4750
34. SF 230×340-1/320-40 KZ-40 S355 S355 450 450 70 M30 4750
35. SF 230×340-2/320-60 KZ-60 S355 S450 880 700 120 M36 4750
80
36. SF 230×340-3/320-5 KZ-7 S265 S450 1100 900 130 M36 5150
37. SF 230×340-3/320-65 KZ-65 S355 S355 1100 900 130 M36 5150
38. SF 300×380-1/250 KZ-3 S355 S355 450 360 55 M36 6900
39. SF 300×380-1/250-40 KZ-40 S355 S355 450 360 65 M36 6900
40. SF 300×380-1/320-1 KZ-4 S355 S355 450 360 63 M36 7250
41. SF 300×380-1/320-2 KZ-5 S355 S450 550 500 80 M36 7250
42. SF 300×380-1/320-3 KZ-6 S355 S355 810 640 80 M36 7250
43. SF 300×380-1/320-40 KZ-40 S355 S355 450 450 70 M36 7250
44. SF 300×380-1/320-4 KZ-6 S355 S355 880 700 100 1

Jeżeli cała siła pozioma działa
w kierunku ┴ to max 90kN

 M36 7250
45. SF 300×380-2/320-5 KZ-7 S265 S450 1100 900 130 M36 7650
46. SF 300×380-1/320-60 KZ-60 S355 S450 880 700 120 M36 7250
80
47. SF 300×380-2/320-65 KZ-65 S355 S355 1100 900 130 M36 7650
48. SF 300×380-3/320-65-2 KZ-65-2 S355 S450 1355 – 180 M36 12000
– 1126 150
